Penerangan Produk

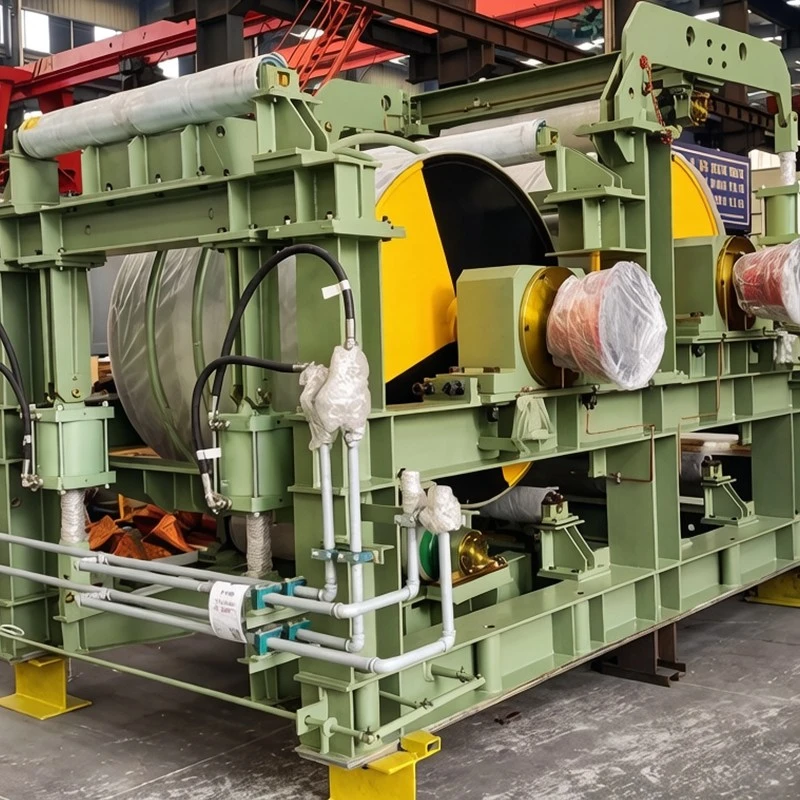

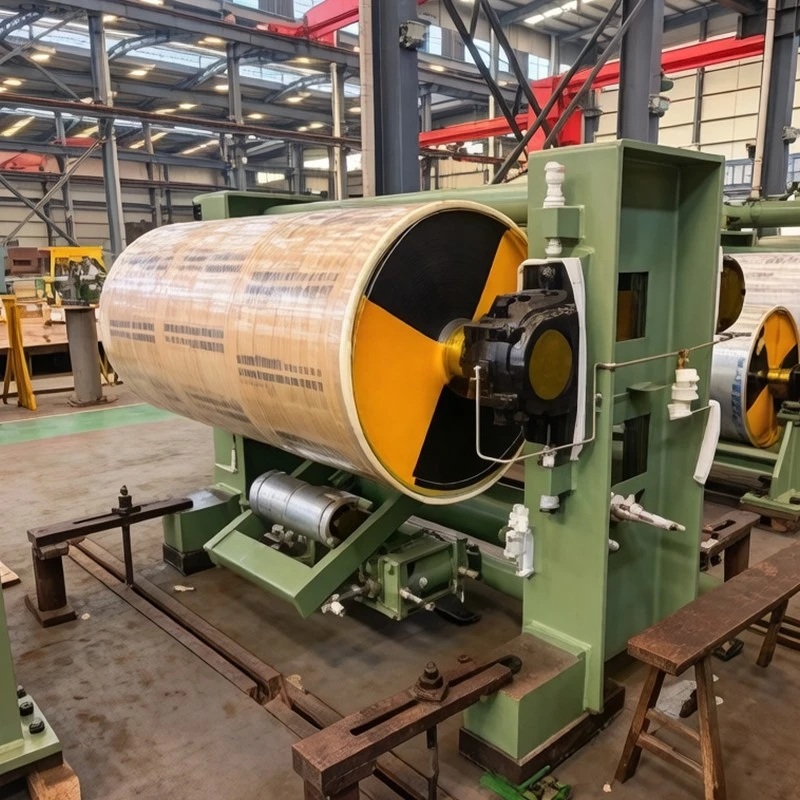

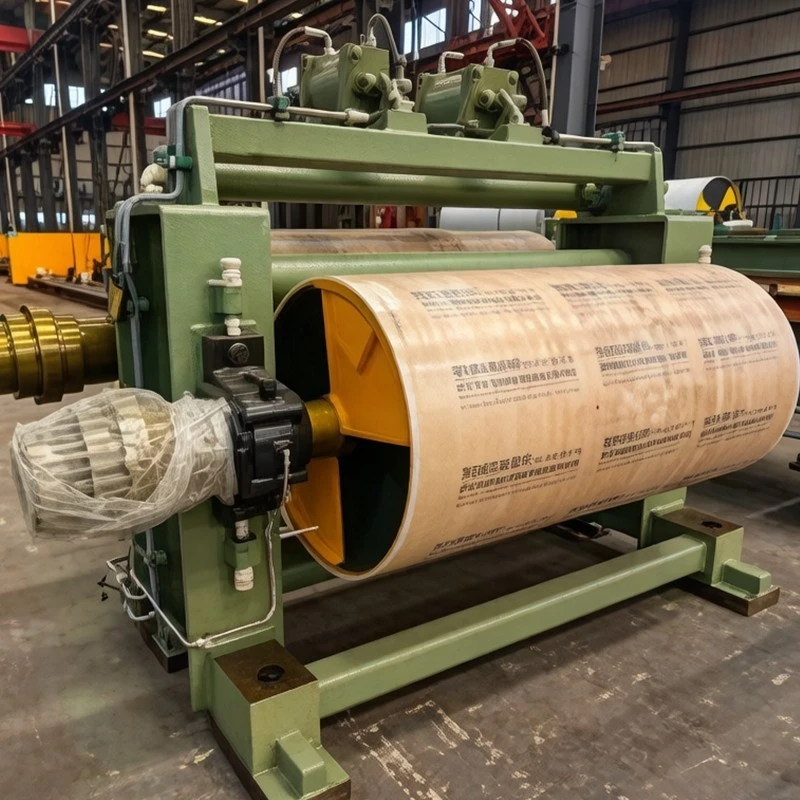

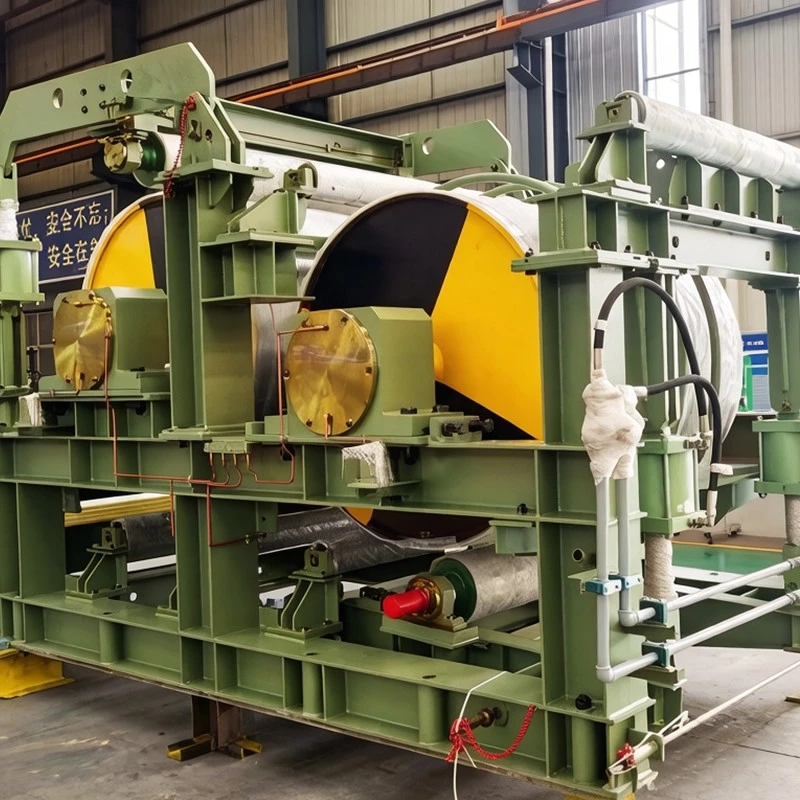

Dikilangkan dalam bengkel peralatan metalurgi khusus kami di Jingjiang, Tension Bridle Roll kami ialah unit penggelek penegang web ketepatan yang direka bentuk untuk saluran pemprosesan jalur berterusan-termasuk kilang gelek sejuk, talian galvanizing berterusan (CGL), garisan penjerukan dan talian penyepuhlindapan berterusan (CAL). Dengan memanfaatkan pengalaman fabrikasi berat selama 26 tahun dan membekalkan pengeluar keluli global seperti POSCO, JFE dan Baowu, kami mengeluarkan setiap Tension Bridle Roll dalam konfigurasi dua gulung, tiga gulung atau empat gulung yang dikuasakan oleh motor vektor AC individu atau kotak gear pembezaan. Dengan menjana geseran terkawal antara permukaan gulungan dan jalur kembara, Tension Bridle Roll berprestasi tinggi ini mewujudkan pembezaan tegangan jalur yang tepat yang diperlukan untuk menghapuskan jalur kembara, bentuk gelekan tahap dan rintangan ubah bentuk logam yang lebih rendah, menyediakan pemproses jalur sejuk dengan teras kawalan ketegangan yang boleh dipercayai yang dibina untuk pengeluaran berkelajuan tinggi yang berterusan.
Aplikasi
Penjerukan Berterusan & Garis Asid:Mencipta ketegangan hulu dan hilir untuk memecahkan skala dan memastikan kemasukan jalur rata ke dalam mandian asid.
Garis Galvanizing & Salutan Warna Berterusan:Mengekalkan ketegangan jalur yang stabil melalui periuk zink, ketuhar pengeringan dan menara penyejuk.
Garisan Penyepuhlindapan Berterusan (CAL):Mengawal ketegangan jalur di dalam gelung relau menegak untuk mengelakkan sisihan penjejakan jalur dan lengkok.
Skin-Pass Mills & Pengimbang Ketegangan:Membekalkan tegangan pembezaan tinggi yang diperlukan untuk jalur tahap regangan dan meningkatkan kerataan jalur.
Spesifikasi Teknikal
|
Piawaian Reka Bentuk |
Piawaian Jentera Pemprosesan Cold Rolling Strip, ISO 9001, JB/T 5000 |
|
Konfigurasi Gulung |
Set kekang 2 gulung, 3 gulung atau 4 gulung (konfigurasi bungkus-S) |
|
Kapasiti Lebar Jalur |
600 mm hingga 2,200 mm; Ketebalan jalur: 0.15 mm hingga 6.0 mm |
|
Diameter Gulung |
300 mm hingga 1,200 mm; Panjang tong gulung sehingga 2,600 mm |
|
Penilaian Ketegangan Jalur |
10 kN hingga 350 kN (Tegangan pembezaan terkawal T) |
|
Kelajuan Talian |
Sehingga 1,200 m/min |
|
Pembinaan Badan Gulung |
Keluli aloi palsu (42CrMo) dengan rusuk mengeras dalaman atau tempaan berongga pengimbang dinamik |
|
Pilihan Salutan Permukaan |
Elastomer poliuretana geseran tinggi, getah nitril khusus, penyaduran krom atau tungsten karbida (WC) yang disembur haba |
|
Piawaian Pengimbangan |
Pengimbangan dinamik kepada ISO 1940 Gred G2.5 / G1.6 |
Keupayaan Penyesuaian
Jahitan Salutan Permukaan:Salutan poliuretana (Shore A 85–95) untuk rintangan kimia basah/kering, atau salutan tungsten karbida untuk rintangan haus yang tinggi dan prestasi tanpa tanda pada kepingan automotif berkekuatan tinggi.
Konfigurasi Sistem Pemacu:Pemacu motor individu dengan brek regeneratif, atau pemacu pembezaan planet yang digabungkan secara mekanikal.
Tensiometer Sel Beban Bersepadu:Dilengkapi dengan sel beban blok bantal digital untuk maklum balas ketegangan jalur gelung tertutup.
Gulungan Chocks Tukar Pantas:Gulung gulung yang direka bentuk secara simetri yang memudahkan pengekstrakan gulung pantas semasa penyelenggaraan salutan berjadual.
Sekatan MOQ sifar:Kejuruteraan tersuai untuk penggantian gulungan individu atau dihantar sebagai dirian mesin kekang berbilang roll yang lengkap.
Kawalan Kualiti
Akreditasi Pembuatan:ISO 9001:2015, ISO 14001:2015, dan pengurusan kualiti kimpalan ISO 3834-2.
Kebolehkesanan Kod QR Proses Penuh:Setiap badan gulungan palsu, kelompok salutan, aci rintisan dan galas sfera membawa kod QR individu yang dipautkan kepada rekod pemeriksaan yang diperakui.
Ujian Tidak Memusnahkan:100% Ujian Ultrasonik (UT) pada penempaan gulungan; 100% pelekatan kulit dan pengesahan kekerasan merentas semua lapisan elastomer dan tungsten karbida.
Pengimbangan Dinamik Ketepatan:Ujian pengimbangan dinamik berkelajuan tinggi dilakukan pada semua gulungan untuk mengelakkan getaran dan tanda resonans pada jalur tolok cahaya.
Pembungkusan Lautan Berat:Jurnal bermesin yang disalut dengan pencegah karat, badan gulungan dibalut dengan selimut pelindung bergetah berbilang lapisan, dan dikurung dalam kotak kayu berstruktur berat.
Soalan Lazim
S: Bagaimanakah gulungan kekang menghalang gelinciran jalur sambil melindungi permukaan jalur sensitif?
J: Kami memilih diameter gulungan yang mengekalkan sudut bungkus sentuhan yang mencukupi (persamaan geseran Euler) dan menggunakan poliuretana tersuai atau salutan tungsten karbida yang dikisar halus. Ini memberikan pekali geseran yang tinggi tanpa menggaru permukaan bergulung sejuk atau bersalut.
S: Apakah masa utama fabrikasi biasa untuk satu set gulungan kekang ketegangan?
J: Aplikasi fabrikasi dan salutan ketepatan lazimnya memerlukan 3 hingga 4 bulan dari tarikh pengeluaran sehingga penghantaran.
S: Apakah perlindungan waranti yang anda berikan?
J: Kami menyediakan waranti 18 bulan dari ketibaan tapak atau 12 bulan dari operasi komersial (yang mana dahulu).
S: Apakah syarat pembayaran yang diterima?
J: Syarat komersil standard ialah 30% deposit pendahuluan, 40% pembayaran peristiwa penting pembuatan dan baki 30% sebelum penghantaran eksport, perlu dibayar dalam USD, EUR atau RMB.
