Penerangan Produk

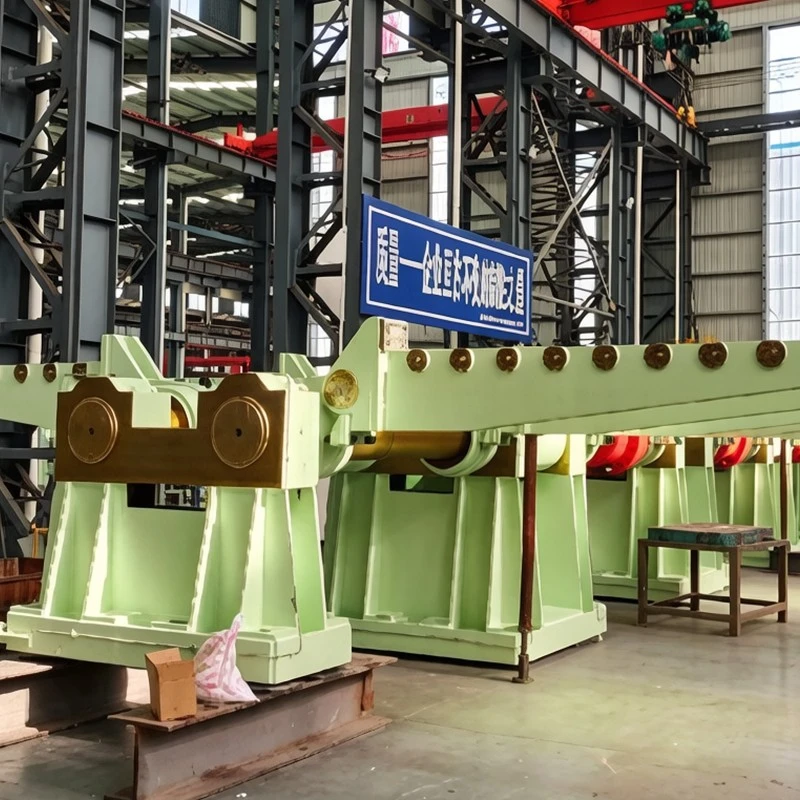

Kejuruteraan dan dibina di pangkalan jentera metalurgi khusus kami di Jingjiang, Mesin Pusing Ganti Plat Keluli kami ialah unit pengendalian mekanikal tugas berat yang dipasang di garisan penamat kilang plat sederhana dan berat untuk memutarkan plat keluli 180 darjah dari satu sisi ke sisi yang lain. Berdasarkan pengalaman fabrikasi berat selama 26 tahun yang membekalkan pembuat keluli peringkat tinggi seperti Baowu dan POSCO, kami mengeluarkan setiap Mesin Pusing Ganti Plat Keluli menggunakan mekanisme engkol-dan-roker lengan berkembar yang dikuasakan oleh motor elektrik dan pengurang gear tugas berat. Dengan menyegerakkan lengan pusing ganti dengan geometri engkol 120 darjah yang mengimbangi, Mesin Pusing Ganti Plat Keluli yang teguh ini menyampaikan putaran tork yang berterusan, berkelajuan rendah, tinggi dengan impak dinamik yang minimum, membolehkan pemeriksa permukaan menilai kedua-dua muka plat dengan teliti tanpa menggaru produk atau memperlahankan kadar penamat.
Aplikasi
Garisan Penamat Plat Sederhana & Berat:Memusingkan plat berat 180 darjah untuk pemeriksaan permukaan visual dan ultrasonik dua belah.
Teluk Pengisaran & Penghawa dingin:Membalikkan plat berhawa dingin untuk deburring, pengilangan tepi dan pengisaran kecacatan.
Pembinaan Kapal & Pemprosesan Plat Kapal Tekanan:Mengendalikan plat struktur tebal sebelum ujian ultrasonik dan penandaan.
Garisan Plat Keluli Berpakaian:Memusingkan plat komposit dan bersalut untuk mengesahkan integriti ikatan dan kemasan permukaan pada kedua-dua muka.
Spesifikasi Teknikal
|
Piawaian Reka Bentuk |
Piawaian Jentera Kemasan Metalurgi Berat, ISO 9001, JB/T 5000 |
|
Mekanisme Kinematik |
Mekanisme crank-and-rocker dwi-lengan (konfigurasi lengan tarik OEFG dan lengan tolak OABC) |
|
Sudut Offset Engkol |
Fasa engkol mengimbangi pada 120 darjah untuk pemindahan beban seimbang semasa pusing ganti |
|
Julat Ketebalan Plat |
6 mm hingga 120 mm |
|
Julat Lebar Plat |
1,200 mm hingga 5,200 mm |
|
Kapasiti Panjang Plat |
Sehingga 25,000 mm (Dikendalikan oleh unit penyegerakan berbilang lengan) |
|
Berat Plat Maksimum |
5 hingga 35 tan metrik setiap kitaran |
|
Masa Kitaran Pusing Ganti |
20 hingga 45 saat setiap plat (Boleh laras melalui pemacu frekuensi berubah-ubah) |
|
Sistem Pemacu |
Motor AC ditambah dengan pengurang gear planet/serong-heliks industri berat |
Keupayaan Penyesuaian
Geometri Pautan Boleh Laras:Rod pautan berulir atau modular membolehkan pengendali melaraskan lejang lengan pusing ganti, meminimumkan kesan pada tolok nipis sambil mengekalkan tork untuk plat tebal.
Putaran Motor Satu Arah Berterusan:Pautan mekanikal menukarkan putaran motor satu arah kepada pusingan 180 darjah yang lengkap dan lejang balik, memudahkan logik kawalan elektrik dan mengurangkan kehausan motor.
Pelapik Lengan Kusyen Permukaan:Permukaan sentuhan yang dipasang dengan jalur haus poliuretana, loyang atau aloi lembut yang boleh diganti untuk mengelakkan penandaan pada plat tahan karat, aloi atau bersalut.
Reka Letak Berbilang Pendirian Disegerakkan:Aci pengikat mekanikal modular atau tetapan berbilang dirian yang disegerakkan secara elektronik untuk menampung plat lebih panjang tanpa berpusing.
Sekatan MOQ sifar:Direka khas untuk pengubahsuaian garisan penamat tunggal atau barisan pemprosesan medan hijau yang lengkap.
Kawalan Kualiti
Akreditasi Pembuatan:ISO 9001:2015, ISO 14001:2015, dan pengurusan kualiti kimpalan ISO 3834-2.
Kebolehkesanan Kod QR Proses Penuh:Setiap engkol palsu, lengan pusing ganti, aci pangsi utama dan perumah galas membawa kod QR bersiri yang dipautkan kepada rekod ujian yang diperakui.
Pengesahan Kimpalan & Tegasan:100% Ujian Ultrasonik (UT) dan Ujian Zarah Magnetik (MT) pada semua kimpalan lengan struktur; penyepuhlindapan pelepasan tekanan dilakukan pada semua kimpalan berat.
Ujian Beban & Kinematik Kedai:Lengkapkan simulasi larian kering dan beban bengkel untuk mengesahkan penyegerakan engkol 120 darjah, trajektori lengan dan tahap hingar.
Pembungkusan Eksport Berat:Pangkalan pengangkutan keluli yang teguh, jurnal mesin yang digris, pembalut penghalang kelembapan dan perlindungan peti kayu untuk transit lautan.
Soalan Lazim
S: Bagaimanakah mekanisme crank-and-rocker mengurangkan impak apabila membalikkan plat keluli berat?
J: Geometri mengimbangi engkol 120 darjah memperlahankan lengan pusing ganti ke bawah berhampiran pusat mati peralihan. Digabungkan dengan rod penyambung boleh laras dan kawalan motor frekuensi berubah-ubah, ini memastikan plat dipindahkan dengan lancar dari lengan angkat ke lengan penerima dengan kejutan yang minimum.
S: Apakah masa utama pembuatan biasa untuk unit pusing ganti plat?
J: Pengujian fabrikasi dan kedai biasanya mengambil masa 3 hingga 4 bulan dari kelulusan lukisan kejuruteraan hingga penghantaran kilang.
S: Apakah perlindungan waranti yang anda berikan?
J: Kami menyediakan waranti 18 bulan dari ketibaan tapak atau 12 bulan dari operasi komersial (yang mana dahulu), disokong oleh sokongan teknikal yang responsif.
S: Apakah syarat pembayaran dan mata wang yang anda sokong?
J: Kami beroperasi di bawah terma EXW dan FOB. Pembayaran mengikut jadual standard kami: 30% deposit pendahuluan, 40% pembayaran peristiwa penting pembuatan dan baki 30% sebelum penghantaran eksport, perlu dibayar dalam USD, EUR atau RMB.
